天然刚玉砂磨料的生产工艺
生产厂家:天津瑞达抛光研磨喷砂磨料磨具厂家发布时间:2017-03-08
A.天然白刚玉砂磨料生产工艺 白刚玉砂磨料以铝氧化粉为原料,在电弧炉内高温熔融,经熔炼与精炼之后,倾倒注入接包,进行冷却形成白刚玉砂熔块。白刚玉砂冶炼不同于棕刚玉砂之处在于,电弧炉中炉衬材料采用白刚玉砂砂、氧化铝粉;熔块法生产白刚玉砂,要求炉衬有良好的绝热性能及良好的透气性。

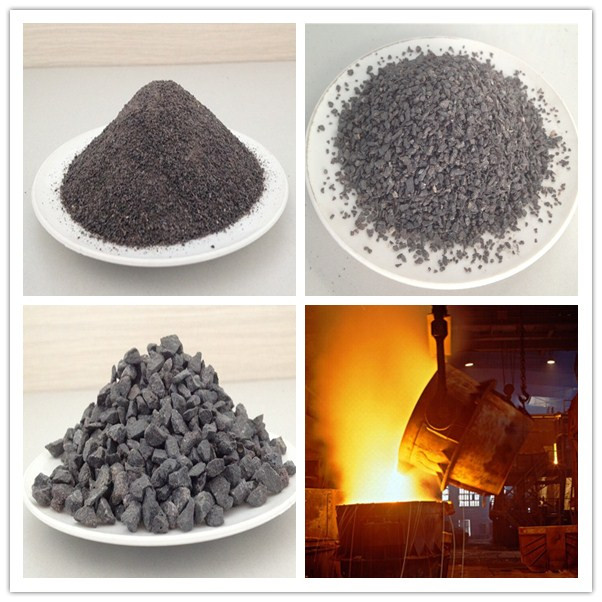

B.天然棕刚玉砂生产工艺 生产棕刚玉砂的原料有熟矾土、碳素、铁屑等。根据冶炼过程中化学反应平衡式进行配料计算,将配好的原料装入电弧炉内,送电开炉,对原料进行熔炼,使原料熔化,还原杂质氧化物生成并分离铁合金与刚玉砂熔体。熔炼阶段完成后进行精炼,其目的是把杂质氧化物进行充分还原,使炉内熔液温度提高,化学成分符合要求,精炼充分后停电出炉。将熔液倾倒入接包,将棕刚玉砂熔液进行冷却,先自然冷却,使刚玉砂熔块冷却至常温。
C.天然单晶刚玉砂磨料生产工艺 用矾土、黄铁矿(FeS2)、碳素、铁屑等原料在电弧炉内冶炼及精炼,出炉倾入接包,进行水清洗→磁选→脱水→酸洗→水清洗→脱水→单晶刚玉砂。
D.天然微晶刚玉砂生产工艺 与棕刚玉砂类似,所不同的是在冶炼中要加入适量的还原剂及澄清剂去除杂质,控制晶体生长,Al2O3含量较低;在冷却时,熔块厚度较薄(100~200mm),需快速冷却,其结晶细小。
E.天然锆刚玉砂生产工艺 与棕刚玉砂大体相同,不同之处是在原料中加入大量的锆英砂或ZrO2,冶炼完毕后,采用快速冷却工艺。常用的冷却方法有钢球冷却法、半连续钢球冷却法、滚筒挤压法及隔板冷却法等。冷却方法是锆刚玉砂获得微晶结构的关键。
F.天然铬刚玉砂生产工艺 类似于白刚玉砂生产工艺,但在原料中加入的Cr2O3利用率为40%~60%,损失较多。为防止Cr2O3的损失,可在冶炼中后期加入Cr2O3与铝氧化混合料,提高铬进入固体的含量。
以上信息由【天津市瑞达鑫华抛磨材料有限公司—生产经营范围:抛光用冷胶_不锈钢抛光蜡_金刚砂磨料_黑刚玉磨料_棕刚玉磨料_铸钢丸砂_玻璃微珠_抛光布轮_剑麻轮_牛骨胶等磨料磨具。】收集整理,更多相关天然刚玉砂磨料的生产工艺和磨料磨具资讯及产品介绍请点击官方网站http://www.tjrdxh.com/
