黑钢玉段砂磨料冶炼技术工艺
生产厂家:天津瑞达抛光研磨喷砂磨料磨具厂家发布时间:2017-03-08
黑钢玉段砂冶炼技术工艺:
原料按下列比例加入进行冶炼:铝矾土下脚料60一70%,铁铝矿石30一40%。最好再加入0.3~0.5%的三氧化二铬。利用废料冶炼的黑钢玉段砂及其工艺冶炼工艺为:
a.将原料按比例混合后进行破碎;
b.然后加入倾倒炉进行冶炼,控制温度为1800℃一2050℃,时间为10一14小时;
c.冶炼熔化后直接倾倒入水套接包,进行冷却;

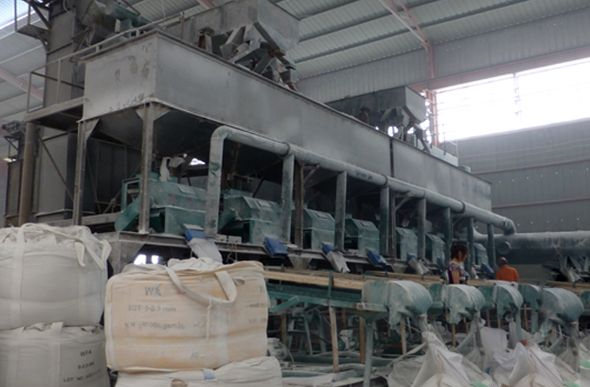

d.将冷却后的物料倒出进行破碎,得到黑钢玉段砂产品,进行包装。
冶炼时,控制温度为2000℃,时间为4小时;冷却时间为12个小时。采用了以上技术方案,炉内温度能达到2050℃,倾倒炉在冶炼和倾倒过程中,熔液充分熔化,快速冷却,使钢玉段砂结晶微晶化,晶体尺寸能控制在30-150μm之间,增加了黑钢玉段砂的柔韧性。减少起弧次数,从而减少粉尘及有害气体排放,更有利于环保,且炉内不加入碳,相应提高了产品质量。
以上信息由【天津市瑞达鑫华抛磨材料有限公司—生产经营范围:抛光用冷胶_不锈钢抛光蜡_金刚砂磨料_黑刚玉磨料_棕刚玉磨料_铸钢丸砂_玻璃微珠_抛光布轮_剑麻轮_牛骨胶等磨料磨具。】收集整理,更多相关黑钢玉段砂磨料冶炼技术工艺和磨料磨具资讯及产品介绍请点击官方网站http://www.tjrdxh.com/
