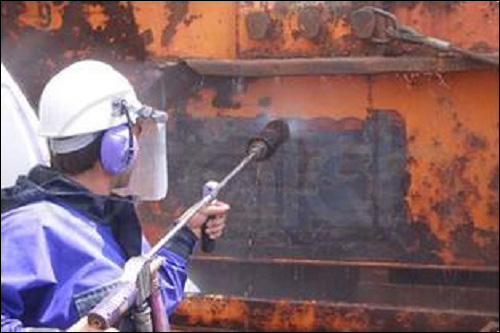

喷丸打砂（喷砂）去除锈迹及防腐喷砂除锈现场工程作业的原理是利用空气压缩机产生的压强使砂粒获得冲量将其喷射在钢结构构件表面，砂粒与金属表面相互摩擦从而使附着在金属表面的铁锈脱落，然后再将防腐油漆滚涂在金属表面使整个金属表面结成一层漆膜，从而阻止水和空气的侵蚀以达到防腐的效果。砂轮机去除锈迹及防腐原理跟此类似，通过砂轮机先将钢构件金属表面的污物、焊渣、铁锈、氧化皮彻底清除干净，使基层表面露出明显的金属光泽，达到去除锈迹标准，然后再将防腐油漆涂刷在金属表面使整个金属表面结成一层漆膜，从而阻止水和空气的侵蚀以达到防腐的效果。
喷砂除锈现场工程作业工艺流程及操作要点
A、喷丸打砂（喷砂）去除锈迹的喷砂除锈现场工程作业工艺及操作要点
1、喷砂除锈现场工程作业工艺流程
设计交底、图纸会审→编写喷砂除锈现场工程作业方案、技术准备→平整喷丸打砂（喷砂）工作场地→搭设工作棚→吊运钢结构至喷丸打砂（喷砂）场地→炒砂→钢结构喷丸打砂（喷砂）去除锈迹达到Sa2.5级→检查合格→调配油漆→(6小时内) 滚涂H06-14环氧铁红底漆第一道→检查补涂→（8小时内）滚涂H06-14环氧铁红环氧底漆第二道→检查合格→交付安装→氯化橡胶面漆一道→检查补涂→氯化橡胶面漆第二道→质量检验、交工验收
2、操作要点
2.1机械调试、材料选择
（1）机械调试
空气压缩机的压力保持在0.5～0.6Mpa，喷嘴直径为6～8mm。
（2）材料选择
磨料的质量对喷丸打砂（喷砂）的质量有直接的影响，达到以下要求：
a.重度大、韧性强、有一定粒度要求；
b.使用前不易破裂、散失出的粒尘最少；
c.喷射后不残留在钢材的表面上；
d.磨料的表面不得有油污，含水率小于1%。
e.粒径3.2～0.63mm。
2.2基层处理（喷丸打砂（喷砂）去除锈迹）
（1）将钢结构构件放在钢架（马镫）上，砂罐内装满磨料，空气压缩机的压力保持在0.5～0.6Mpa，保持喷射角度为35～70°，喷嘴距离金属表面100～300mm。将砂粒均匀地喷射到金属表面，直到金属表面露出金属的本来颜色为止。
（2）金属表面的去除锈迹等级，喷丸打砂（喷砂）处理后达到Sa2.5级。去除锈迹完毕后进行金属外观的验收，外观检查要求为：非常彻底地去除锈迹，钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物。任何残留的痕迹应仅是点状或条状的轻微色斑。
（3）去除锈迹后的金属表面采用干燥的压缩空气或毛刷将锈尘和残余磨料清除干净后进行下道工序。
2.3喷丸打砂（喷砂）验收
（1）喷丸打砂（喷砂）去除锈迹的质量标准符合设计要求。
（2）金属表面粗糙度的检查：采用粗糙度对比样板或目测检查。
2.4滚涂第一遍底漆
（1）钢材基层处理完后在4～6h内滚涂H06-14环氧铁红底漆第一道底漆。滚涂时，先将涂料大致地涂布于被涂物表面，接着将涂料均匀地分布开，最后让滚筒按一定的方向滚动，滚平表面并修饰。
（2）在滚涂时初始用力要轻，以防涂料流落，随后逐渐用力，使涂层均匀。
（3）特殊部位的喷砂除锈现场工程作业
地脚螺栓和底板、高强螺栓连接点接触面，喷砂除锈现场工程作业图中注明的不涂层部位，不涂刷。安装焊缝处留30～50mm宽暂时不涂，待构件吊装完毕后再进行涂刷。
2.5 第二遍底漆滚涂
待第一遍H06-14环氧铁红底漆全部干透所需时间为间隔进行第二遍H06-14环氧铁红底漆滚涂。
2.6漆膜厚度检测（中间验收）
漆膜厚度检测采用漆膜测厚仪检测，厚度偏差为±5μm。
2.7构件安装
待第二遍H06-14环氧铁红底漆全部干透并经漆膜厚度检测合格后进行安装。
2.8面漆滚涂料
安装完毕并经验收合格后进行第一遍氯化橡胶面漆滚涂，按油漆干透所需的时间为间隔进行第二遍面漆滚涂，直至两遍氯化橡胶面漆全部完成。
B、手工和动力去除锈迹的喷砂除锈现场工程作业工艺及操作要点
1、喷砂除锈现场工程作业工艺流程
设计交底、图纸会审→编写喷砂除锈现场工程作业方案、技术准备→平整工作场地→搭设工作棚→装运钢结构至工作场地→钢结构去除锈迹达到St3级→检查合格→调配油漆→(6小时内)涂刷H06-14环氧铁红底漆第一道→检查补涂→（8小时内）涂刷H06-14环氧铁红环氧底漆第二道→检查合格→交付安装→氯化橡胶面漆一道→检查补涂→氯化橡胶面漆第二道→质量检验、交工验收
2、操作要点
2.1基层处理
表面预处理是整个防腐过程中的重要环节，保证涂层质量的先决条件，关系到防腐蚀材料能否发挥最在覆盖屏闭作用，关系涂料涂层的整体使年限。对腐蚀严重部位用砂轮机对金属表面上的污物、焊渣、铁锈、氧化皮彻底清除干净，特别是夹角、死角等部位，使基层表面露出明显的金属光泽，达到去除锈迹标准。
2.2验收标准
砂轮机去除锈迹后表面干燥、无油污、无氧化皮、无锈迹、无灰尘，表面粗糙度达到RZ20-40 um，符合GB8923-1988规定要求的等级标准（St3级）。
2.3涂刷第一遍底漆
（1）钢材基层处理完后在4～6h内涂刷H06-14环氧铁红底漆第一道底漆。涂料按涂敷、抹平和修饰3道工序操作；
（2） 涂料从被涂物的一边按一定顺序，快速连续的刷平和修饰，不反复刷涂；
（3） 刷涂垂直表面时，最后一次按光线照射方向进行；
（4）漆膜的刷涂厚度均匀适中，防止流挂、起皱和漏涂。
2.4 第二遍底漆涂刷
待第一遍H06-14环氧铁红底漆全部干透所需时间为间隔进行第二遍H06-14环氧铁红底漆涂刷。
2.5漆膜厚度检测（中间验收）
漆膜厚度检测采用漆膜测厚仪检测，厚度偏差为±5μm。
2.6构件安装
待第二遍H06-14环氧铁红底漆全部干透并经漆膜厚度检测合格后进行安装。
2.7面漆滚涂料
安装完毕并经验收合格后进行第一遍氯化橡胶面漆涂刷，按油漆干透所需的时间为间隔进行第二遍面漆涂刷，直至两遍氯化橡胶面漆全部涂刷完成。
五、材料与设备
1、材料准备
（2）防腐油漆：底漆采用H06-14环氧铁红防腐底漆，面漆采用氯化橡胶防腐油漆。
2、 喷砂除锈现场工程作业机具准备
（1）机械设备：空气压缩机、喷丸打砂（喷砂）机、电动砂轮机、角磨机等。
（2）主要工具：喷枪、钢丝刷、砂布、小油桶、钢丝钳、高马镫、小锤子、眼镜，口罩、滚筒、刷子等。
质量控制
1、去除锈迹环境的要求。
喷射去除锈迹在密闭的环境中进行,现场进行围护，棚内的温度在5～38度之内。喷丸打砂（喷砂）前清除干净金属表面的焊渣、毛刺和焊接飞溅物。喷射相对湿度不大于85%，或控制钢材表面温度高于空气露点3℃以上，湿度过大，钢材表面和金属磨料易生锈。砂轮机去除锈迹上方有防雨措施，在阴雨、潮湿天气停止喷砂除锈现场工程作业。
2、材料控制
磨料需粗细级配，可较好地保证金属表面粗糙度，从而提高防腐质量。
防腐油漆材料的配置和使用按产品说明书的规定进行，使用前搅拌均匀。在喷砂除锈现场工程作业过程中出现胶凝、结块现象时，停止使用，根据产品技术要求，加入与之配套的稀释剂。
3、喷丸打砂（喷砂）的空气压力控制在0.5～0.6Mpa之内，喷丸打砂（喷砂）的角度控制在35～70°之内，喷嘴距离金属表面100～200mm。
4、去除锈迹后金属表面的温度不能过高，温度过高会影响油漆的附着力，从而会引起油漆蜕皮、脱落，温度控制在5～38度之内。
5、质量保证项目
①油漆、稀释剂的种类和质量符合设计要求。有质量合格证明文件及检验报告。
②不误涂，漏涂，无蜕皮和反锈。
天津瑞达鑫华抛磨材料有限公司-磨料磨具抛光材料产品介绍
1、“瑞达”牌布质砂轮粘著剂（抛光用速干胶-冷胶）产品，分为手抛型冷胶和机抛型冷胶。该产品是代替传统骨胶及泡花碱的新型产品，是抛光布轮粘金刚砂磨料用最佳抛光耗材。（点击下图查看更多产品）
 |
2、天津瑞达鑫华抛磨材料有限公司专业生产各类不锈钢抛光膏、工业抛光蜡，五金抛光蜡、抛光皂、研磨抛光膏产品，包括红抛光膏，白抛光膏，绿抛光膏，灰抛光膏，紫抛光膏，黄抛光膏（砂蜡）,粗抛红色磨光蜡,中抛白色磨光蜡,精抛绿色研磨蜡等抛光材料。（点击下图查看更多产品）
 |
3、天津瑞达鑫华抛磨材料有限公司生产销售各型号天然金刚砂磨料，品种有优质黑刚玉磨料,棕刚玉磨料,白刚玉磨料,黑碳化硅磨料,绿碳化硅磨料,耐磨地坪砂磨料,钢结构喷砂除锈专用金刚砂,铜矿砂,石榴石砂,石英砂,水刀砂等天然磨料及人造磨料的粒度砂磨料产品（点击下图查看更多产品）
 |
4、厂家直销喷丸-抛丸-抛光喷砂玻璃微珠-喷丸玻璃砂,铸钢砂-铸钢丸-钢丝切丸-合金钢丸-不锈钢丸-研磨丸-棱角砂-钢丸钢砂-喷砂除锈用金属磨料系列：（点击下图查看更多产品）
 |
5、专业生产各类抛光布轮_麻轮等磨具的生产厂家。本厂主要生产：漂白布轮,黄布轮,扣布轮,黑布轮,白布轮,黄布轮,红布轮,绒布轮,机抛布轮,带杆布轮,平面布轮,白整布布轮,绒布布轮,线合布轮,胶合布轮,油麻轮,牛仔布轮,花尖布轮,片子轮,白整布轮,麻轮,异形砂轮,磨头,砂带等磨具产品。（点击下图查看更多产品）
 |
3.喷砂机的喷砂效果施工不同，保证喷砂效果达到要求喷砂机行业必须达到喷砂等级，所以在施工作业最后要严格按照喷砂除锈等级进行施工验收保证质量.
①钢材金属工件喷砂除锈Sa1级 轻度喷砂除锈
表面应该没有可见的污物、油脂和附着不牢的氧化皮、油漆涂层、铁锈、和杂质等.
②、钢材金属工件喷砂除锈Sa2级 彻底的喷砂除锈
表面应无可见的油脂、污物、氧化皮、铁锈、油漆涂层和杂质基本清除,残留物应附着牢固.
(3)钢材金属工件喷砂除锈Sa2.5级 非常彻底的喷砂除锈
表面没有可见的油脂、氧化皮、污物、油漆涂层和杂质,残留物痕迹仅显示条纹状的轻微色斑或点状.
(4)钢材金属工件喷砂除锈Sa3级 喷砂除锈至钢材表面洁净
表面没有可见的油脂、污物、氧化皮、铁锈、油漆涂层和杂质,表面具有均匀的金属色泽.
第三：动力工具和手工除锈,用St表示,分为二个等级：
1.St2 彻底手工和动力工具除锈,钢材表面没有可见油脂和污垢,没有附着不牢的氧化皮、铁锈或油漆涂层等附着物；
2.St3 非常彻底手工和动力工具除锈 钢材表面应无可见油脂和污垢,并且无附着不牢的铁锈、氧化皮或油漆涂层等；并且比St2除锈更彻底,底材显露部分的表面有金属光泽.
6、质量基本项目
①油漆：涂刷均匀、色泽一致，无皱皮和流坠。
②构件补刷油漆：涂膜完整，附着良好。
7、质量允许偏差：每层干漆膜厚度为25～30μm，总干漆膜厚度为100～120μm。
以上信息由【天津市瑞达鑫华抛磨材料有限公司—生产经营范围：抛光用冷胶_不锈钢抛光蜡_金刚砂磨料_黑刚玉磨料_棕刚玉磨料_铸钢丸砂_玻璃微珠_抛光布轮_剑麻轮_牛骨胶等磨料磨具。】收集整理，更多相关金属钢材喷丸打砂喷砂去除锈迹工艺和磨料磨具资讯及产品介绍请点击官方网站http://www.tjrdxh.com/
